T 型强力排风柜系列

T 型强力排风柜系列

    申请报价

    请输入您的电子邮件地址，我们将尽快给您回复。

    分类： , 品牌：

    产品概览

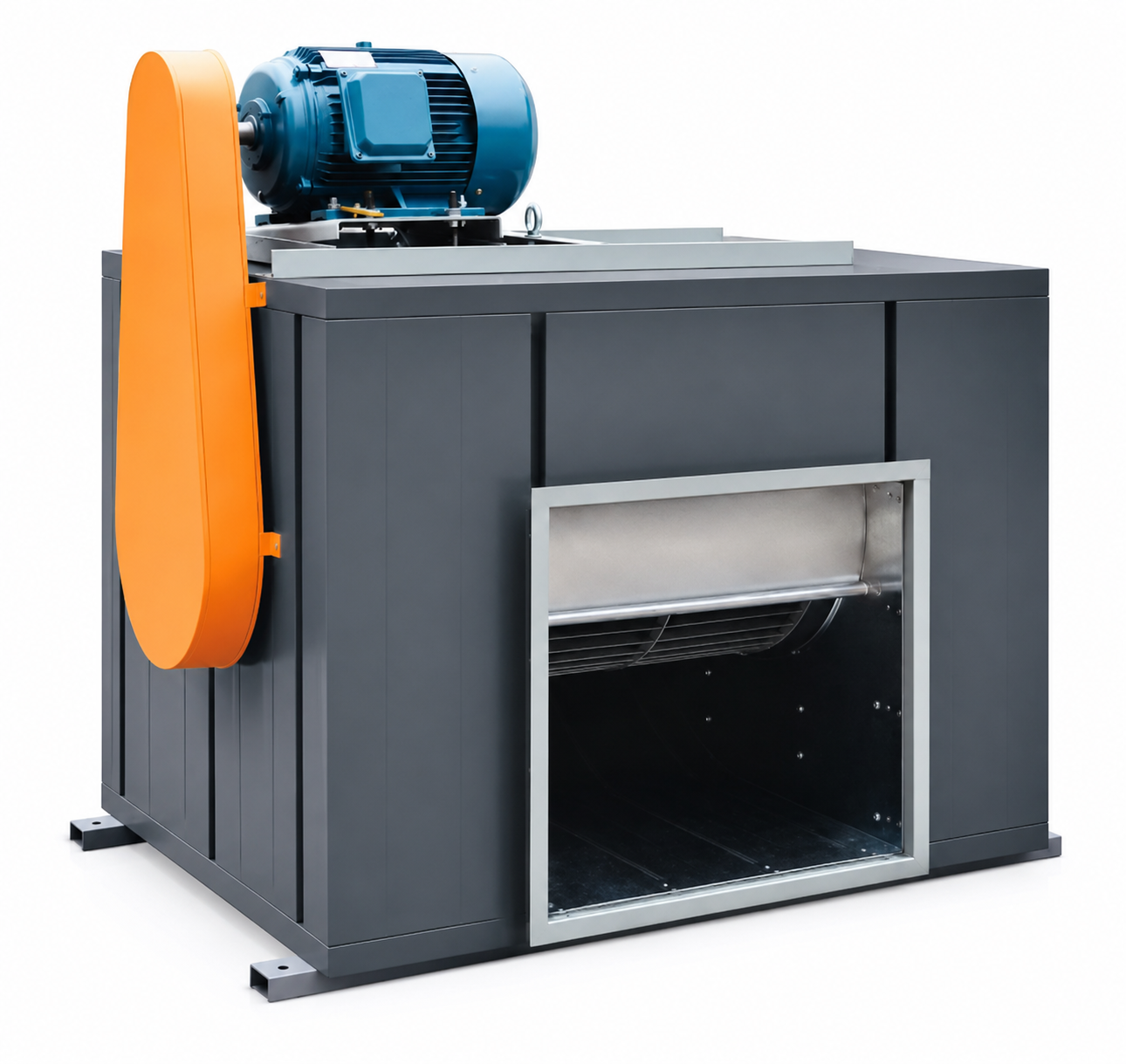

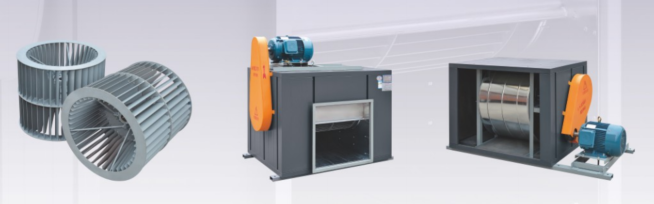

    Hyulene 根据市场的需求，我们开发了一种新型的节能环保产品。T 型强力排风柜具有风量大、风压高、噪音低、安装方便等优点。最大可制作到 50″，风量可达 200000m³/h，风压可达 2300Pa。叶轮制作全部采用模具液压成型，中间底盘满插月牙穿孔，叶轮两端穿插联焊，确保严密性。坚固安全，最大可承受 2000 转/分，叶轮整体采用激光切割完成，生产工艺由静态平行变为动态平行，表面处理全部采用静电高温喷涂，外形美观。

    六大优势

      • 风量比传统风柜大 25%-30%
      • 风压是传统风柜的两倍
      • 风速比传统风柜快 3-5 秒
    • 低噪音
    • 叶轮不含油
    • 叶轮设计向前倾斜

    应用

    厨房灯箱、大型娱乐中心、大楼地下停车场、公共场所等；玩具、五金、机械、纺织、服装、冶金工厂；医院、候诊室、洗衣房、学校；办公室、无尘净化室等。

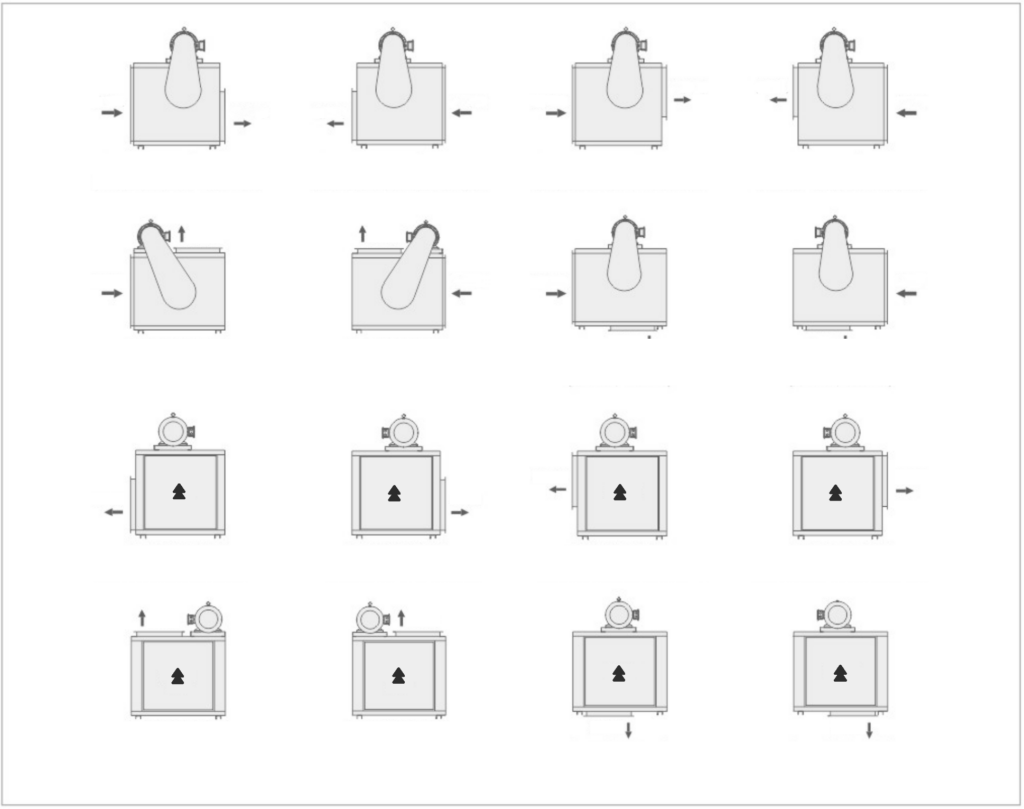

    进气口和出气口 T 型选择参考图

    A 型电机上部系列

    B 型电机内置系列

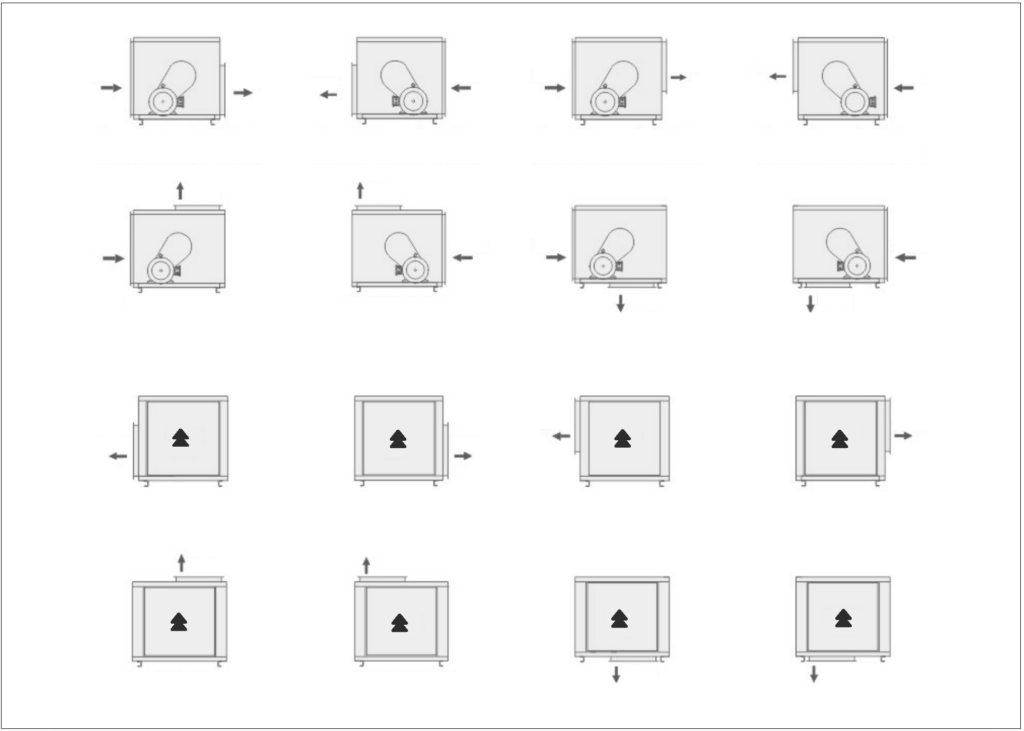

    C 型电机下部系列

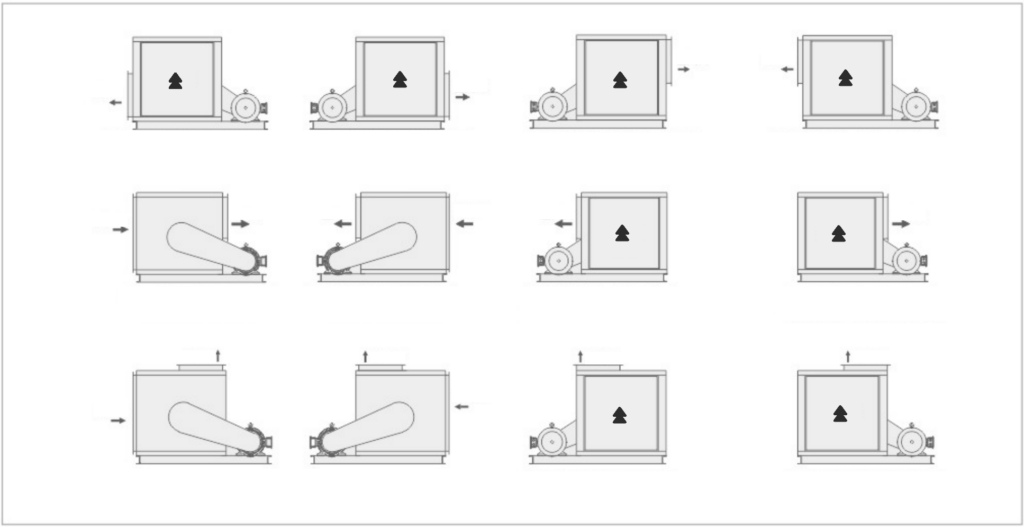

    特殊方向定制系列

    气流性能数据表

    型号
    KW    		 电源
    KW    		 电压
    V    		 风速
    米/秒    		 风压
    Pa    		 空气量
    立方米/小时    		 噪音
    分贝
    HYL-CK-EX-QL15 3 380 15.26 620 9886 <68
    4 380 18.3 658 11886 <68
    HYL-CK-EX-QL18 5.5 380 17.3 750 16863 <70
    7.5 380 19.5 810 18932 <70
    HYL-CK-EX-QL20 7.5 380 18.4 830 23222 <70
    11 380 21.2 916 26733 <70
    HYL-CK-EX-QL22 11 380 20.2 1000 31200 <72
    15 380 23 1060 33126 <72
    HYL-CK-EX-QL25 15 380 20.7 1030 38692 <72
    18.5 380 22 1100 41052 <72
    HYL-CK-EX-QL28 18.5 380 20.8 1160 47126 <75
    22 380 23 1210 52138 <75
    HYL-CK-EX-QL30 22 380 21.2 1180 58696 <75
    30 380 24.5 1280 67906 <75
    HYL-CK-EX-QL33 30 380 21.8 1260 76700 <81
    37 380 24.3 1320 85632 <81
    HYL-CK-EX-QL36 37 380 23.1 1360 91624 <81
    45 380 27.5 1410 108921 <81
    HYL-CK-EX-QL40 45 380 27.8 1500 126150 <85
    55 380 30.2 1589 138122 <85
    HYL-CK-EX-QL44 55 380 29.1 1670 146382 <85
    75 380 32.4 1780 159890 <85
    HYL-CK-EX-QL50 75 380 31.8 1980 171231 <90
    90 380 34.9 2108 198362 <90

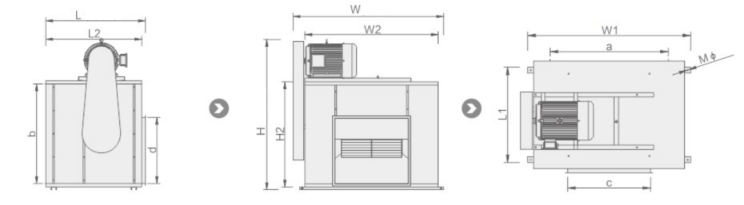

    A1 / A2 尺寸图

    A1 示意图

    带底部出气口的直通型

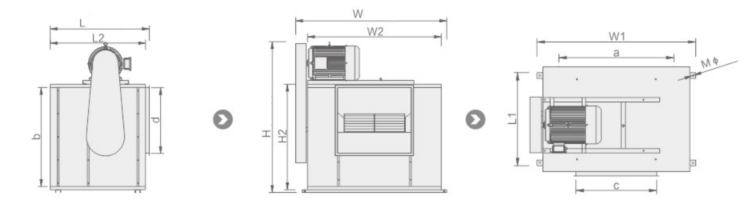

    A2 示意图

    直通式，带顶部出气口

    A1 / A2 技术参数表

    型号 入口尺寸
    a(W) × b(H)    		 出口尺寸
    c(W) × d(H)    		 总长度
    L    		 总宽度
    W    		 总高度
    H    		 底架尺寸
    L1 × W1    		 安装孔间距
    L1 × W1    		 孔径
    MΦ    		 身体尺寸
    L2 × W2 × H2    		 重量
    公斤
    HYL-CK-EX-QL15 765×615 455×400 810 1145 1080 660×1130 600×1050 Φ17 760×965×715 205
    HYL-CK-EX-QL18 920×755 555×485 905 1300 1280 755×1280 695×1200 855×1120×855 245
    HYL-CK-EX-QL20 1010×815 625×550 1010 1470 1410 860×1430 800×1350 960×1270×915 320
    HYL-CK-EX-QL22 1110×905 685×590 1065 1570 1500 915×1530 855×1450 1015×1370×1005 436
    HYL-CK-EX-QL25 1220×1005 770×685 1120 1720 1645 970×1680 910×1600 1070×1520×1105 540
    HYL-CK-EX-QL28 1260×1180 855×740 1320 1890 1820 1110×1840 1030×1760 1270×1670×1280 678
    HYL-CK-EX-QL30 1275×1320 920×840 1370 1995 2000 1160×1940 1080×1860 1315×1775×1420 820
    HYL-CK-EX-QL33 1535×1315 1075×835 1370 2260 2055 1160×2200 1080×2120 1320×2035×1415 980
    HYL-CK-EX-QL36 1595×1505 1120×1000 1500 2280 2245 1290×2200 1210×2120 1450×2035×1605 1070
    HYL-CK-EX-QL40 1880×1660 1300×1160 1670 2700 2550 1420×2600 1320×2500 1620×2400×1820 1480
    HYL-CK-EX-QL44 2180×1890 1480×1280 1850 3080 2840 1600×2980 1500×2880 1800×2780×2050 1800
    HYL-CK-EX-QL50 2620×2350 1620×1390 2495 3520 3530 2420×3420 2320×3320 2440×3220×2510 2020

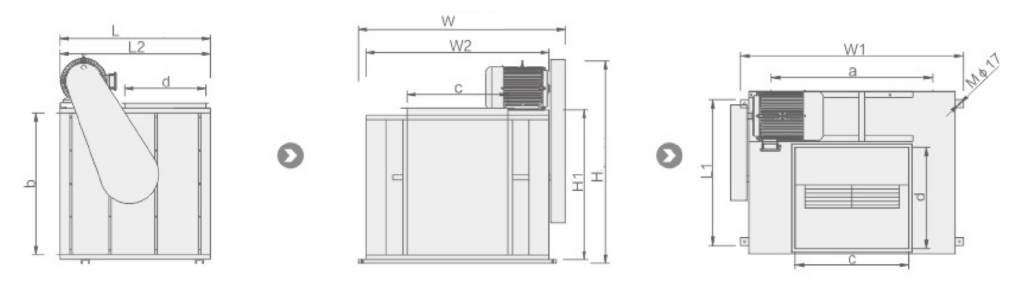

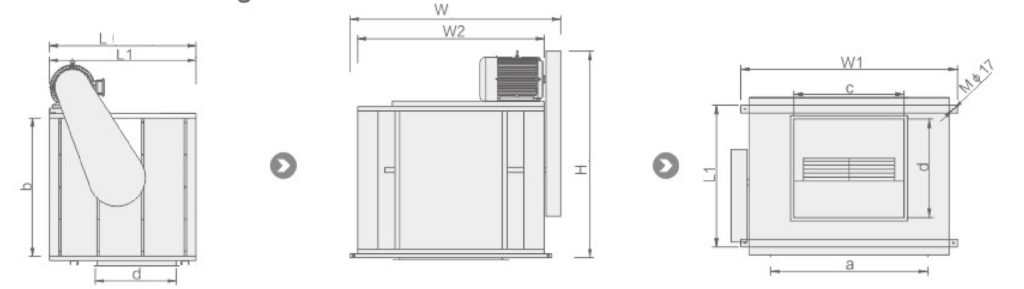

    A3 / A4 尺寸图

    A3 示意图

    A4 示意图

    A3 / A4 技术参数表

    型号 入口尺寸
    a(W) × b(H)    		 出口尺寸
    c(W) × d(H)    		 总长度
    L    		 总宽度
    W    		 总高度
    H    		 底架尺寸
    L1 × W1    		 安装孔间距
    L1 × W1    		 孔径
    MΦ    		 身体尺寸
    L2 × W2 × H2    		 重量
    公斤
    HYL-CK-EX-QL15 715×610 455×400 810 1095 1080 710×1080 650×1000 Φ17 810×915×710 200
    HYL-CK-EX-QL18 820×755 555×485 925 1200 1280 825×1180 765×1100 925×1020×855 230
    HYL-CK-EX-QL20 960×815 625×550 1045 1420 1410 945×1380 885×1300 1045×1220×915 310
    HYL-CK-EX-QL22 1060×905 685×590 1080 1520 1500 980×1480 920×1400 1080×1320×1005 420
    HYL-CK-EX-QL25 1180×1005 770×685 1220 1680 1645 1120×1630 1060×1550 1220×1480×1105 530
    HYL-CK-EX-QL28 1215×1185 855×740 1375 1845 1820 1215×1790 1135×1710 1375×1625×1285 658
    HYL-CK-EX-QL30 1285×1315 920×840 1420 2005 2000 1260×1940 1180×1860 1420×1785×1415 803
    HYL-CK-EX-QL33 1530×1320 1075×835 1550 2250 2055 1390×2200 1310×2120 1550×2030×1420 960
    HYL-CK-EX-QL36 1590×1500 1120×1000 1600 2280 2245 1440×2200 1360×2120 1600×2030×1600 1050
    HYL-CK-EX-QL40 1800×1660 1300×1160 1820 2700 2550 1620×2600 1520×2500 1820×2400×1820 1460
    HYL-CK-EX-QL44 2180×1890 1480×1280 2020 3080 2840 1820×2980 1720×2880 2020×2780×2050 1770
    HYL-CK-EX-QL50 2420×2350 1620×1390 2540 3520 3530 2340×3420 2240×3320 2540×3220×2510 1970

    C1 / C2 尺寸图

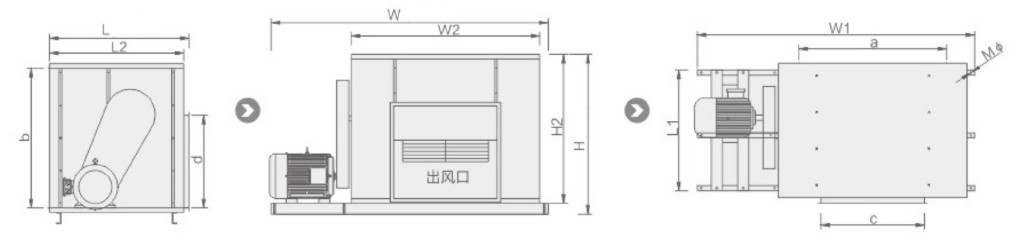

    C1 原理图

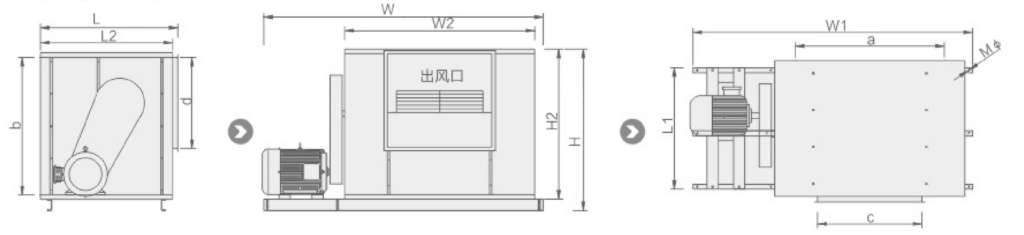

    C2 示意图

    C1 / C2 技术参数表

    型号 入口尺寸
    a(W) × b(H)    		 出口尺寸
    c(W) × d(H)    		 总长度
    L    		 电机功率 总宽度
    W    		 总高度
    H    		 底架尺寸
    L1 × W1    		 安装孔间距
    L1 × W1    		 孔径
    MΦ    		 身体尺寸
    L2 × W2 × H2    		 重量
    公斤
    HYL-CK-EX-QL15 765×615 455×400 810 3-4 千瓦 1480 775 640×1480 600×1400 Φ17 760×965×715 220
    HYL-CK-EX-QL18 920×755 555×485 905 5.5-7.5 千瓦 1730 935 740×1730 700×1650 855×1120×855 265
    HYL-CK-EX-QL20 1010×815 625×550 1010 7.5 千瓦 1880 995 840×1880 800×(0-40-450-1350) 960×1270×915 340
    11 千瓦 1970 840×1970 800×(0-40-540-1350)
    HYL-CK-EX-QL22 1110×905 685×590 1065 11-15 千瓦 2100 1085 900×2100 860×(0-40-570-1450) 1015×1370×1005 456
    HYL-CK-EX-QL25 1220×1005 770×685 1120 15-18.5 千瓦 2280 1205 950×2280 910×(0-40-600-1600) 1070×1520×1105 560
    HYL-CK-EX-QL28 1260×1180 855×740 1320 18.5-22 千瓦 2460 1380 1070×2460 1020×(0-40-630-1750) Φ19 1270×1670×1280 698
    HYL-CK-EX-QL30 1275×1320 920×840 1370 22 千瓦 2560 1520 1120×2560 1070×(0-40-625-1855) 1315×1775×1420 920
    30 千瓦 2610 1540 1120×2610 1070×(0-40-675-1855)
    HYL-CK-EX-QL33 1535×1315 1075×835 1370 30 千瓦 2880 1535 1120×2880 1070×(0-40-685-2115) 1320×2035×1415 1070
    37 千瓦 2930 1120×2930 1070×(0-40-735-2115)
    HYL-CK-EX-QL36 1595×1505 1120×1000 1500 37 千瓦 2930 1725 1300×2930 1250×(0-40-735-2115) 1450×2035×1605 1180
    45 千瓦 2990 1300×2990 1250×(0-40-795-2115)
    55 千瓦 3050 1300×3050 1250×(0-40-855-2115)
    HYL-CK-EX-QL40 1880×1660 1300×1160 1670 45 千瓦 3400 1940 1420×3400 1370×3300 1620×2400×1820 1530
    55-75 千瓦 3500 1420×3500 1370×3400
    HYL-CK-EX-QL44 2180×1890 1480×1280 1850 45-90 千瓦 4100 2170 1600×4100 1550×4000 1800×2780×2050 1890
    HYL-CK-EX-QL50 2620×2350 1620×1390 2490 75-110 千瓦 4600 2630 2420×4600 2370×4500 2440×3220×2510 2100

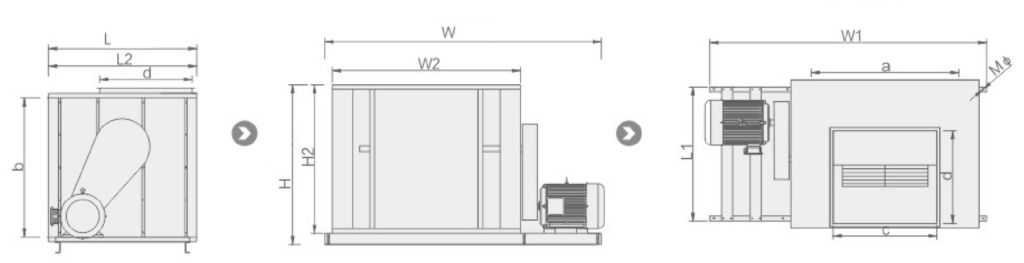

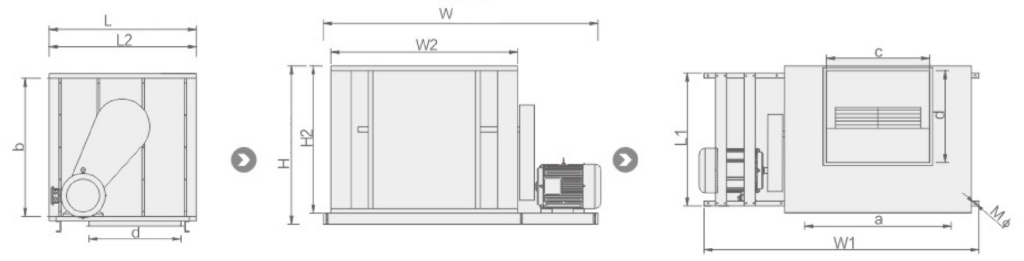

    C3 / C4 尺寸图

    C3 原理图

    C4 原理图

    C3 / C4 技术参数表

    型号 入口尺寸
    a(W) × b(H)    		 出口尺寸
    c(W) × d(H)    		 总长度
    L    		 电机功率 总宽度
    W    		 总高度
    H    		 底架尺寸
    L1 × W1    		 安装孔间距
    L1 × W1    		 孔径
    MΦ    		 身体尺寸
    L2 × W2 × H2    		 重量
    公斤
    HYL-CK-EX-QL15 715×610 455×400 810 4-5.5 千瓦 1430 770 690×1430 650×1350 Φ17 810×915×710 220
    HYL-CK-EX-QL18 820×755 555×485 925 5.5-7.5 千瓦 1630 935 840×1630 800×1550 925×1020×855 265
    HYL-CK-EX-QL20 960×815 625×550 1045 7.5 千瓦 1830 955 900×1830 860×(0-40-450-1300) 1045×1220×915 340
    11 千瓦 1920 900×1920 860×(0-40-540-1300)
    HYL-CK-EX-QL22 1060×905 685×590 1080 11-15 千瓦 2050 1085 950×2050 910×(0-40-570-1400) 1080×1320×1005 456
    HYL-CK-EX-QL25 1180×1005 770×685 1220 15-18.5 千瓦 2230 1205 1120×2230 1070×(0-40-590-1560) 1220×1480×1105 560
    HYL-CK-EX-QL28 1215×1185 855×740 1375 18.5-22 千瓦 2410 1385 1230×2410 1180×(0-40-625-1705) 1375×1625×1285 698
    HYL-CK-EX-QL30 1285×1315 920×840 1420 22 千瓦 2560 1515 1280×2560 1230×(0-40-615-1865) 1420×1785×1415 920
    30 千瓦 2610 1535 1280×2610 1230×(0-40-665-1865)
    HYL-CK-EX-QL33 1530×1320 1075×835 1550 30 千瓦 2880 1540 1360×2880 1310×(0-40-690-2110) Φ19 1550×2030×1420 1070
    37 千瓦 2930 1360×2930 1310×(0-40-740-2110)
    HYL-CK-EX-QL36 1590×1500 1120×1000 1600 37 千瓦 2930 1720 1450×2930 1400×(0-40-740-2110) 1600×2030×1600 1180
    45 千瓦 2990 1450×2990 1400×(0-40-800-2110)
    55 千瓦 3050 1450×3050 1400×(0-40-860-2110)
    HYL-CK-EX-QL40 1800×1660 1300×1160 1820 45 千瓦 3400 1940 1620×3400 1570×(0-50-750-2500) 1820×2400×1820 1530
    55-75 千瓦 3500 1620×3500 1570×(0-50-900-2500)
    HYL-CK-EX-QL44 2180×1890 1480×1280 2020 45-75 千瓦 4100 2170 1820×4100 1770×(0–50–1120–2880) 2020×2780×2050 1890
    HYL-CK-EX-QL50 2420×2350 1620×1390 2540 75-110 千瓦 4600 2630 2240×4600 2190×(0–50–1180–3320) 2540×3220×2510 2100
