    产品概述

    Hyulene烟雾排风机是根据市场需求开发的新型节能产品，该产品具有排风量大、风压高、噪音低、安装便捷等优势。专门针对酒店和餐饮厨房排烟难题，由于当前国家快速发展，高层建筑日益增多，高层建筑在公共烟道设计上不够完善，导致酒店餐厅厨房排烟困难。而传统厨房排烟风机由于公共烟道阻力大、管道过长、弯头过多，厨房油烟无法顺利排出时会产生倒灌，造成厨房环境恶劣，影响厨房工作人员正常工作。Hyulene烟雾排风机能够轻松解决排烟难题，被酒店餐饮行业视为厨房排烟的救星。.

    Structural Design

    Hyulene 排烟机采用皮带传动，单进风，进风口和出风口设计为方形，可根据客户要求制成16种方向选择。安装快速简便，排烟王叶轮采用45# #钢材制造，叶轮设计为弧形，永不产生油烟。叶轮平衡严格，并进行静平衡校正。风机整体运行时，风量大、压力高、噪音低，使用寿命长达15年。排烟王轴承采用更神奇的轴承座，轴承浸入油中，润滑冷却效果明显。排烟机王预计采用激光切割先进自动化设备开料，自动焊接机器人焊接完成，从而实现全密封效果，确保排烟王机器不漏油、不滴油、不渗油。Hyulene 排烟机可设计为可拆卸型，可分为八大件，为客户提供更方便、更高效的安装便利。Hyulene 排烟机最大的亮点是：免清洗、免维护、不堵塞，为使用者的厨房排烟系统带来福音。.

    应用

    • 星际酒店厨房、酒店及餐饮厨房、工厂厨房、大型娱乐中心、地下停车场、消防及其他公共场所。.
    • 医院、候诊室、洗衣房、学校、厨房及其他场所。.
    • 办公室、无尘洁净室、体育馆、政府单位、食品厂、厨房及其他场所。.

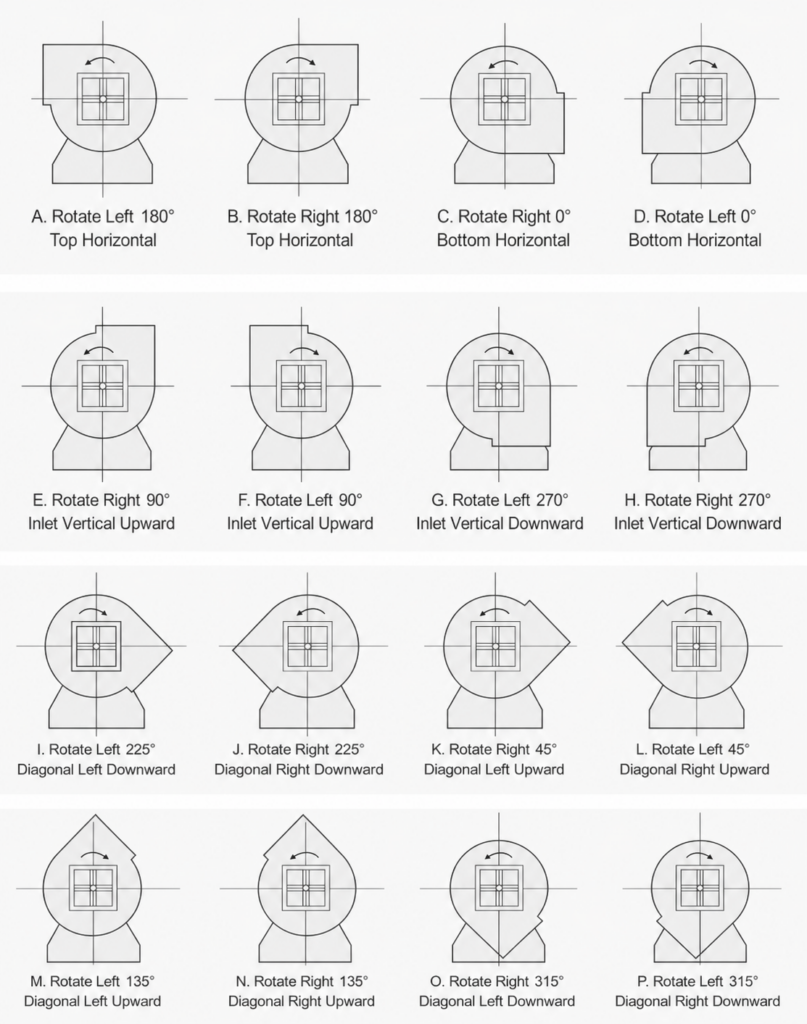

    进风口视图

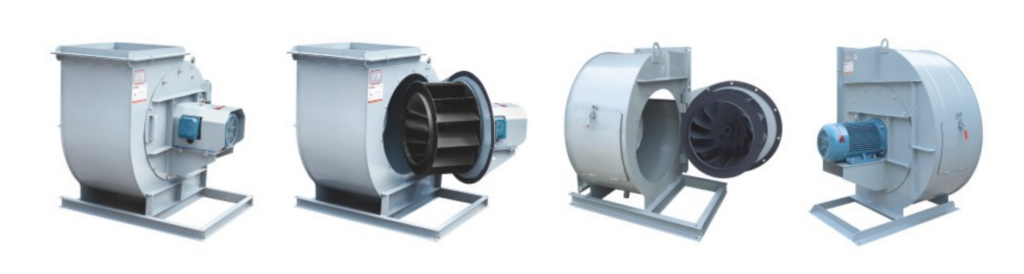

    直排式排烟

    Parameter Table

    产品型号 功率 电流 电压 速度 风量 风压 Noise Level 重量
    kW HP A V r/min m³/h Pa dB 公斤
    HYL-CK-EX-W18 2.2 3 5 380 1450 7600 800 72 90
    3 4 6.8 380 1450 9600 850 74 95
    HYL-CK-EX-W21 4 5.5 8.8 380 1450 13000 1050 75 125
    HYL-CK-EX-W24 5.5 7.5 11.6 380 1450 18000 1150 75 155
    7.5 10 15.4 380 20000 1180 76 165

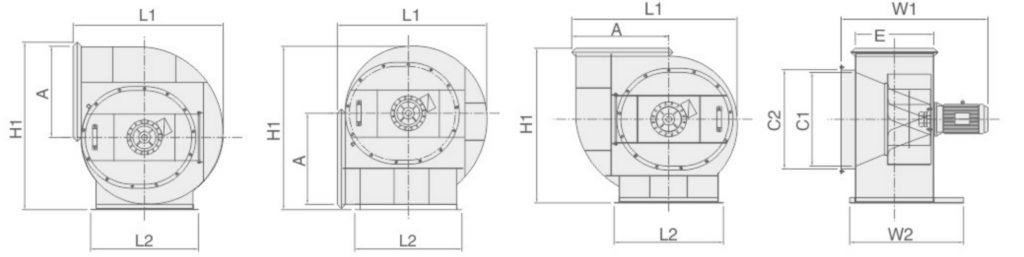

    Shape Diagram

    Size Table

    产品型号 Air Inlet Air Outlet Direction 总长度 总宽度 总高度 槽钢底座框架 进气口中心高度
    (mm)
    Round Inlet C1
    (Φ)    		 Square Inlet C2 A E L1 W1 H1 L2 W2
    HYL-CK-EX-W18 470 510 × 510 450 370 A/B Direction 785 740 885 590 830 395
    C/D Direction 785 845 480
    E/F Direction 825 845 620
    HYL-CK-EX-W21 540 580 × 580 520 450 A/B Direction 905 830 1020 660 940 460
    C/D Direction 905 980 580
    E/F Direction 960 965 525
    HYL-CK-EX-W24 620 660 × 660 600 500 A/B Direction 985 910 1130 730 1040 570
    C/D Direction 985 1090 720
    E/F Direction 1070 1040 580

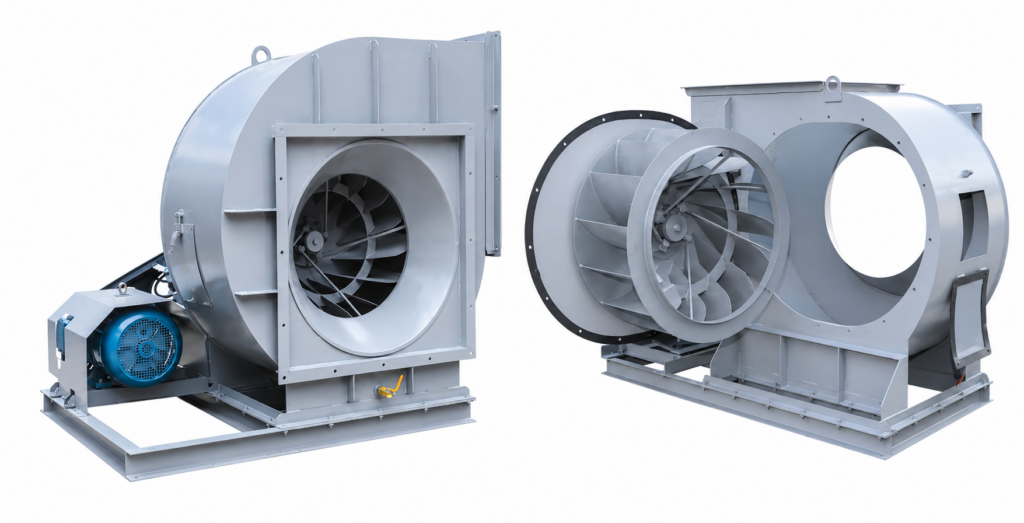

    皮带式排烟

    Parameter Table

    Specification 功率 电流 电压 速度 风量 风压 噪音
    kW HP A V R/min m³/h Pa dB
    HYL-CK-EX-K27 5.5 7.5 11.6 380 1080 21600 1100 75
    7.5 10 15.4 380 1170 23540 1250 78
    HYL-CK-EX-K30 11 15 22.6 380 1120 27860 1250 75
    15 20 30.3 380 1200 33850 1310 78
    HYL-CK-EX-K33 15 20 30.3 380 1120 39620 1420 80
    18.5 25 35.9 380 1200 45620 1540 83
    HYL-CK-EX-K36 18.5 25 35.9 380 1080 50930 1610 80
    22 30 42.5 380 1150 53700 1680 83
    HYL-CK-EX-K39 22 30 42.5 380 1080 58640 1620 85
    30 40 56.8 380 1150 62680 1710 88
    HYL-CK-EX-K42 30 40 56.8 380 900 66250 1560 85
    37 50 70.2 380 1080 72680 1700 88
    HYL-CK-EX-K48 37 50 70.2 380 900 80240 1750 88
    45 60 84 380 1080 85320 1900 90

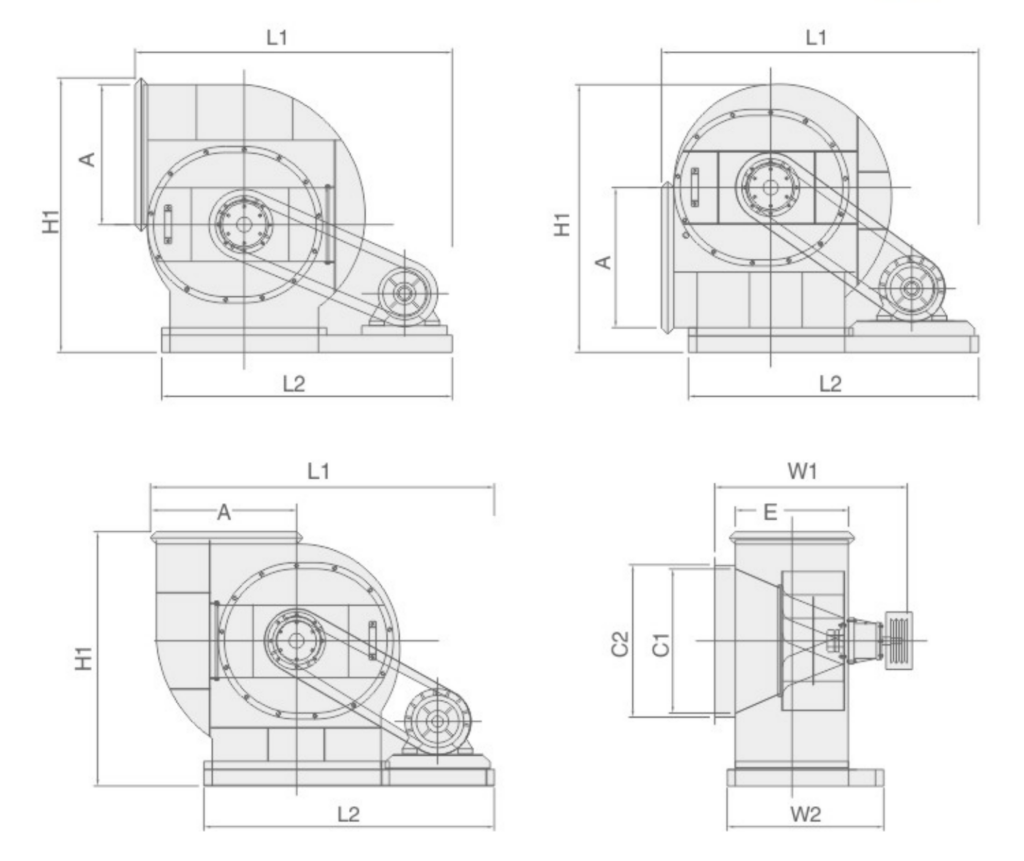

    皮带展开形状图

    皮带展开尺寸表

    产品型号 Air Inlet Air Outlet Direction 总长度 总宽度 总高度 槽钢底座框架 进气口中心高度 重量
    公斤
    Round Inlet C1
    (Φ)    		 Square Inlet C2 A E L1 W1 H1 L2 W2
    HYL-CK-EX-W27 700 740 × 740 680 550 A/B Direction 1660 990 1340 1510 810 620 235
    C/D Direction 1660 1300 800
    E/F Direction 1780 1255 705
    HYL-CK-EX-W30 780 820 × 820 750 600 A/B Direction 1745 1040 1475 1590 860 685 305
    C/D Direction 1745 1435 870
    E/F Direction 1890 1355 760

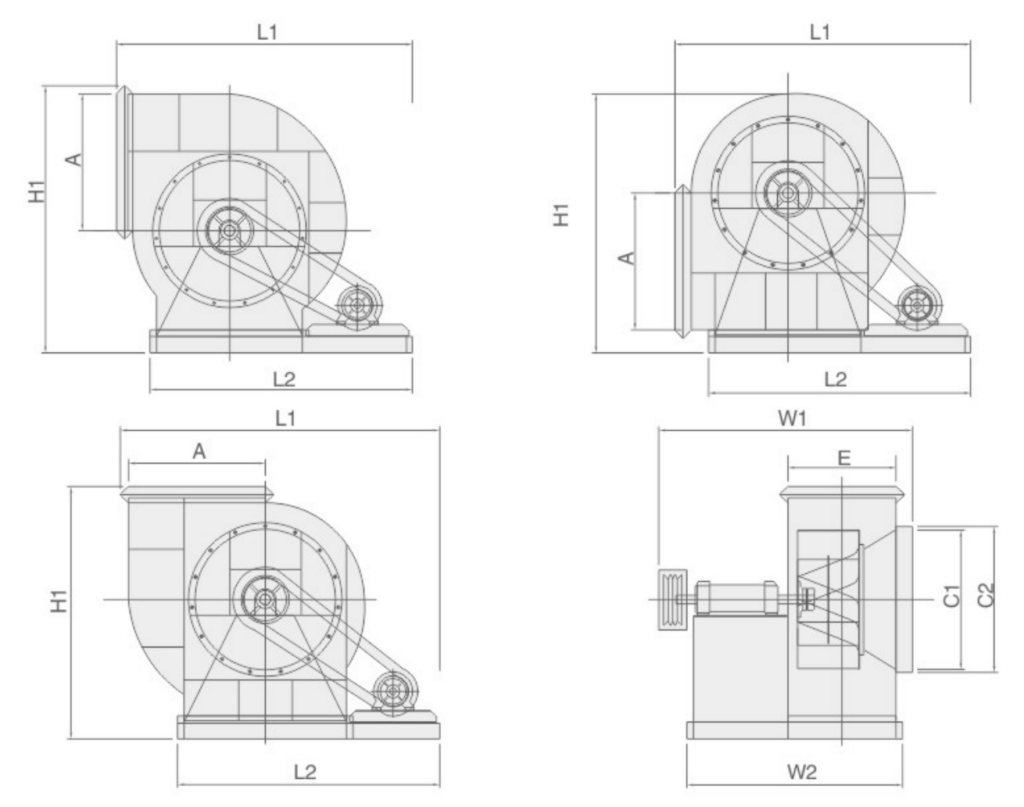

    皮带插入形状图

    皮带插入尺寸表

    产品型号 Air Inlet Air Outlet Direction 总长度 总宽度 总高度 槽钢底座框架 进气口中心高度 重量
    公斤
    Round Inlet C1
    (Φ)    		 Square Inlet C2 A E L1 W1 H1 L2 W2
    HYL-CK-EX-W33 850 890 × 890 835 660 A/B Direction 1800 1360 1640 1600 1210 755 560
    C/D Direction 1800 1530 925
    E/F Direction 1945 1550 860
    HYL-CK-EX-W36 930 970 × 970 895 730 A/B Direction 1950 1520 1735 1750 1360 790 660
    C/D Direction 1950 1685 1045
    E/F Direction 2165 1640 910
    HYL-CK-EX-W39 1000 1040 × 1040 990 790 A/B Direction 2055 1620 1930 1870 1420 890 760
    C/D Direction 2055 1890 1160
    E/F Direction 2285 1790 1030
    HYL-CK-EX-W42 1100 1140 × 1140 1050 850 A/B Direction 2185 1730 2050 2000 1530 950 870
    C/D Direction 2185 2005 1220
    E/F Direction 2435 1915 1070
    HYL-CK-EX-W48 1250 1290 × 1290 1200 980 A/B Direction 2320 1880 2290 2080 1660 1000 1170
    C/D Direction 2320 2205 1270
    E/F Direction 2665 2105 1100
