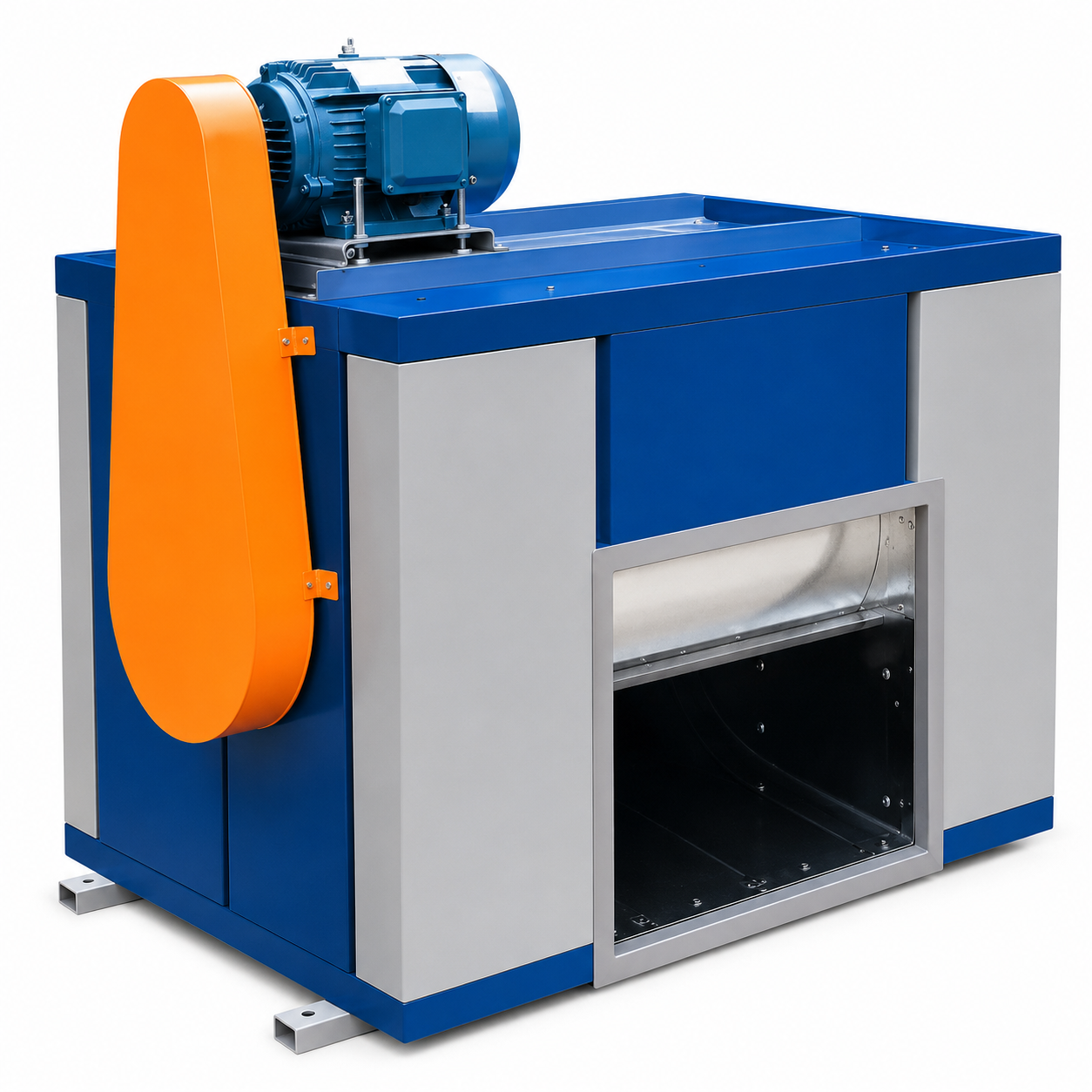

低噪音离心式排风柜系列

产品概述

来自框架主体底盘的消防风机、面板、消音器（隔音材料）。框架由铝型材或镀锌钢滚压成型，面板中间层填充聚氨酯泡沫、玻璃纤维等，具有良好的消音和降噪性能。表面喷涂后美观，根据安装位置可分为内置A型和外置B型电机，外置电机用于消防通风，内置电机用于普通通风。.

特点

风量大：在相同风机功率下，每小时排风量最大
风压高：排气或送风距离很远，最适合连接管道
低噪音：由于风叶（叶片）更多，且同时有更好的旋转，加上机柜采用全密封型，大大降低了噪音量。.

应用

厨房油烟、大型娱乐中心、建筑地下停车场、公共场所等；玩具、五金、机械、纺织、服装、冶金工厂；医院、候诊室、洗衣房、学校；办公室、无尘净化室等。.

进风口和出风口柜体选型参考图

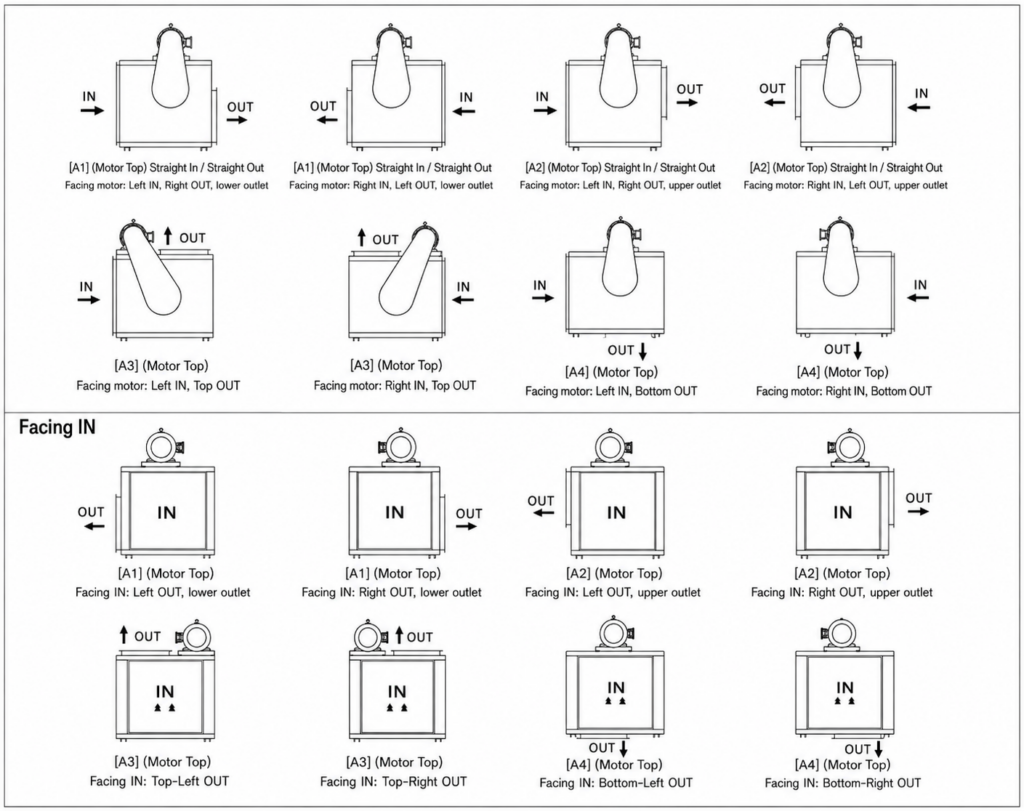

A型电机上置系列

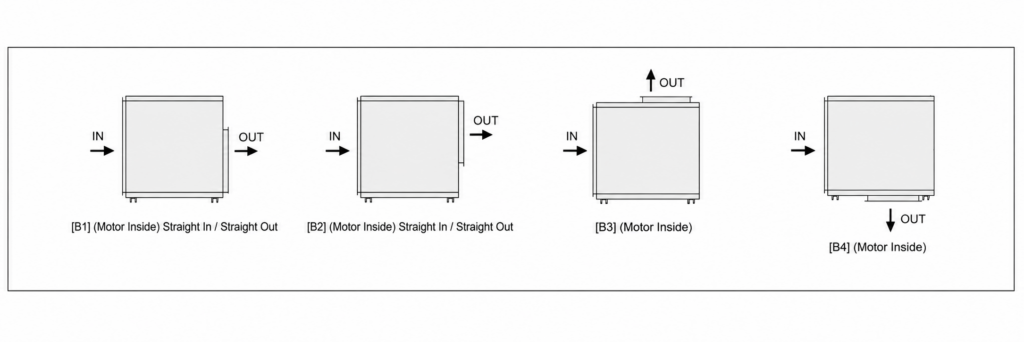

B型电机内置系列

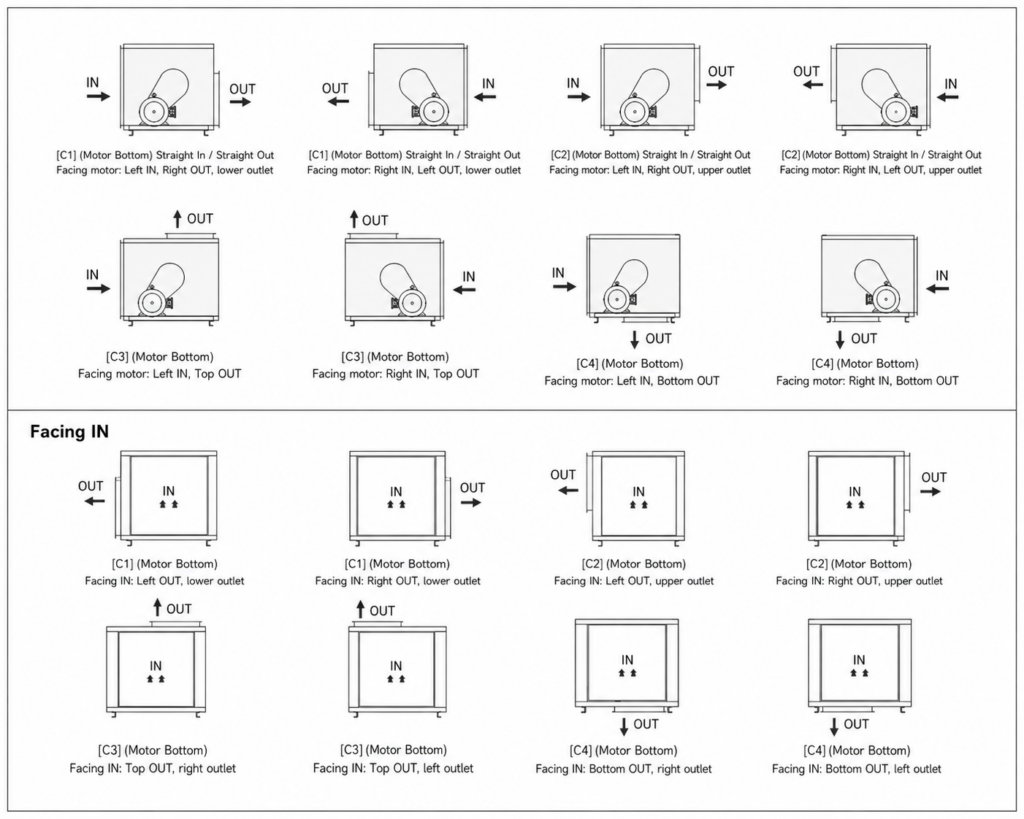

C型电机下置系列

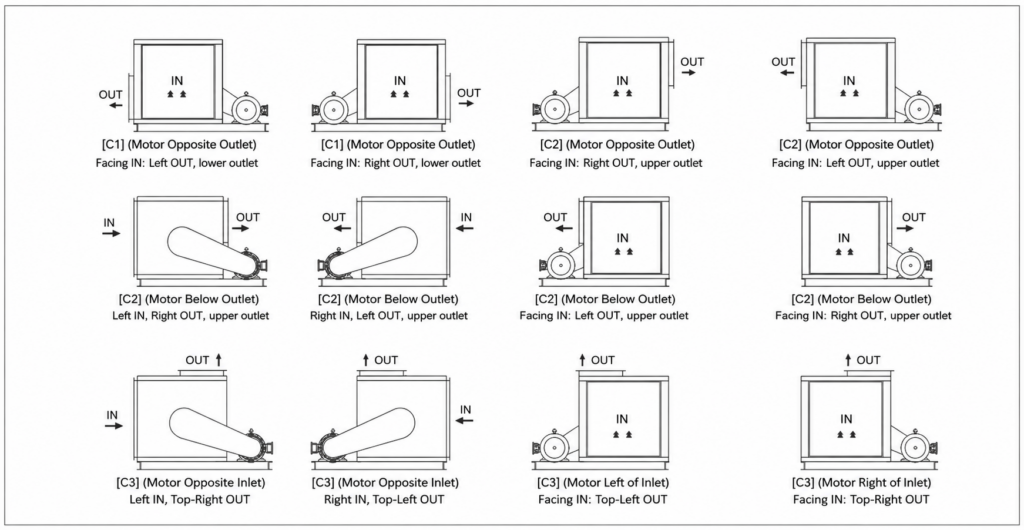

特殊方向定制系列

基本技术参数表

产品型号	功率		电流	电压	速度	风速	风压	风量	噪音等级 (dB)
产品型号	kW	HP	A	V	r/min	m/s	Pa	m³/h	标准型号	静音型
HYL-CK-EX-LX9	0.37	0.5	1.08	380	720	7.0	98	1910	<63	<45
HYL-CK-EX-LX9	0.55	0.75	1.5	380	822	8.1	129	2190	<63	<46
HYL-CK-EX-LX10	0.55	0.75	1.5	380	720	8.6	130	2820	<63	<45
HYL-CK-EX-LX10	0.75	1	2	380	822	9.5	174	3130	<65	<47
HYL-CK-EX-LX12	1.1	1.5	2.7	380	720	10.6	183	4800	<65	<48
HYL-CK-EX-LX12	1.5	2	3.7	380	822	13.4	250	5580	<65	<49
HYL-CK-EX-LX15	1.5	2	3.7	380	822	11.5	227	7060	<65	<49
	2.2	3	5	380	811	13.4	357	8220	<68	<51
	3	4	6.8	380	900	14.2	370	8600	<68	<51
HYL-CK-EX-LX18	3	4	6.8	380	720	14.2	332	12730	<68	<52
	4	5.5	8.8	380	800	16.9	352	14910	<70	<54
	5.5	7.5	11.6	380	880	17.6	466	15600	<70	<54
HYL-CK-EX-LX20	4	5.5	8.8	380	720	15.3	423	18130	<70	<55
	5.5	7.5	11.6	380	785	16.3	461	19370	<70	<55
	7.5	10	15.4	380	864	18.1	520	21500	<70	<55
HYL-CK-EX-LX22	5.5	7.5	11.6	380	720	15.5	420	22170	<70	<55
	7.5	10	15.4	380	785	17.7	542	25330	<72	<56
	11	15	22.6	380	864	20.5	583	29340	<72	<56
HYL-CK-EX-LX25	7.5	10	15.4	380	608	15.9	589	29380	<75	<56
	11	15	22.6	380	664	17.1	613	31660	<75	<57
	15	20	30.3	380	720	18.8	692	34900	<75	<57
HYL-CK-EX-LX28	11	15	22.6	380	617	20.3	664	44480	<75	<60
	15	20	30.3	380	664	21.8	690	47830	<75	<63
	18.5	25	35.9	380	720	22.6	730	49600	<81	<63
HYL-CK-EX-LX30	11	15	22.6	380	520	17.0	643	46040	<80	<60
	15	20	30.3	380	575	19.4	725	49160	<85	<61
	18.5	25	35.9	380	620	20.0	843	52560	<85	<66
HYL-CK-EX-LX33	15	20	30.3	380	520	15.3	708	54360	<85	<66
	18.5	25	35.9	380	552	17.2	815	55350	<88	<66
	22	30	42.5	380	578	18.5	921	59550	<90	<68
HYL-CK-EX-LX36	18.5	25	35.9	380	475	15.5	898	58830	<90	<67
	22	30	42.5	380	539	17.1	970	65050	<90	<70
	30	40	56.8	380	555	18.5	1028	70480	<90	<85

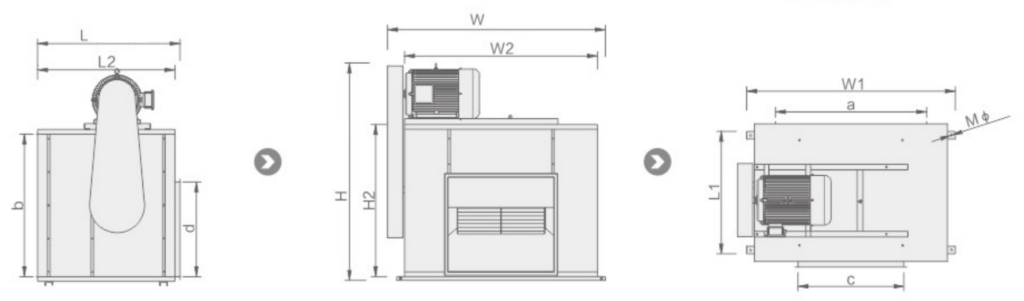

A1 / A2 详细信息

外形尺寸图

A1 示意图

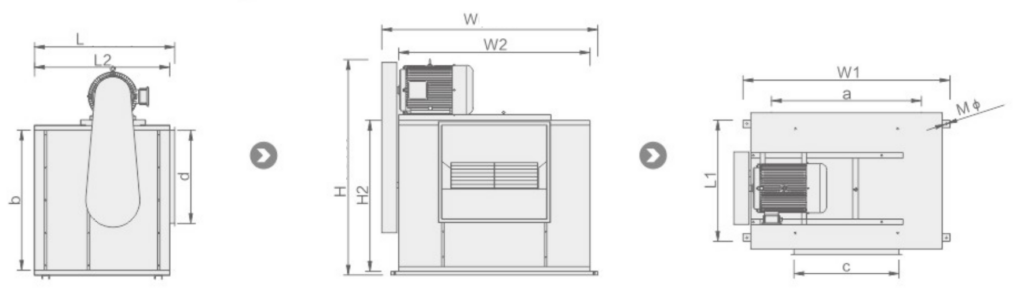

A2 示意图

技术参数表

产品型号	进气口尺寸	出气口尺寸	总体尺寸			底座尺寸			主体尺寸	重量（kg）
产品型号	a(W) × b(H)	c(W) × d(H)	L	W	H	底座框架 L1 × W1	孔间距 L1 × W1	孔径	L2 × W2 × H2	标准型号	静音型
HYL-CK-EX-LX9	530 × 425 mm	310 × 265 mm	610 mm	895 mm	830 mm	460 × 880 mm	400 × 800 mm	φ17 mm	530 × 715 × 530 mm	90	110
HYL-CK-EX-LX10	575 × 460 mm	355 × 285 mm	660 mm	940 mm	850 mm	510 × 920 mm	450 × 840 mm		610 × 760 × 555 mm	98	125
HYL-CK-EX-LX12	665 × 535 mm	390 × 335 mm	710 mm	1045 mm	930 mm	560 × 1030 mm	500 × 950 mm		660 × 865 × 635 mm	110	138
HYL-CK-EX-LX15	765 × 615 mm	455 × 400 mm	810 mm	1145 mm	1060 mm	660 × 1130 mm	600 × 1050 mm		760 × 965 × 715 mm	132	150
HYL-CK-EX-LX18	920 × 755 mm	555 × 485 mm	905 mm	1300 mm	1280 mm	755 × 1280 mm	695 × 1200 mm		855 × 1120 × 855 mm	195	225
HYL-CK-EX-LX20	1010 × 815 mm	625 × 550 mm	1010 mm	1470 mm	1340 mm	860 × 1430 mm	800 × 1350 mm		960 × 1270 × 915 mm	238	278
HYL-CK-EX-LX22	1110 × 905 mm	685 × 590 mm	1065 mm	1570 mm	1500 mm	915 × 1530 mm	855 × 1450 mm		1015 × 1370 × 1005 mm	296	327
HYL-CK-EX-LX25	1220 × 1005 mm	770 × 685 mm	1120 mm	1720 mm	1600 mm	970 × 1680 mm	910 × 1600 mm		1070 × 1520 × 1105 mm	352	394
HYL-CK-EX-LX28	1260 × 1180 mm	855 × 740 mm	1320 mm	1890 mm	1820 mm	1110 × 1840 mm	1030 × 1760 mm		1270 × 1670 × 1280 mm	505	530
HYL-CK-EX-LX30	1275 × 1320 mm	920 × 840 mm	1370 mm	1995 mm	1960 mm	1160 × 1940 mm	1080 × 1860 mm		1315 × 1775 × 1420 mm	568	701
HYL-CK-EX-LX33	1535 × 1315 mm	1075 × 835 mm	1370 mm	2260 mm	2000 mm	1160 × 2200 mm	1080 × 2120 mm		1320 × 2035 × 1415 mm	615	680
HYL-CK-EX-LX36	1595 × 1505 mm	1120 × 1000 mm	1500 mm	2280 mm	2290 mm	1290 × 2200 mm	1210 × 2120 mm		1450 × 2035 × 1605 mm	890	1020

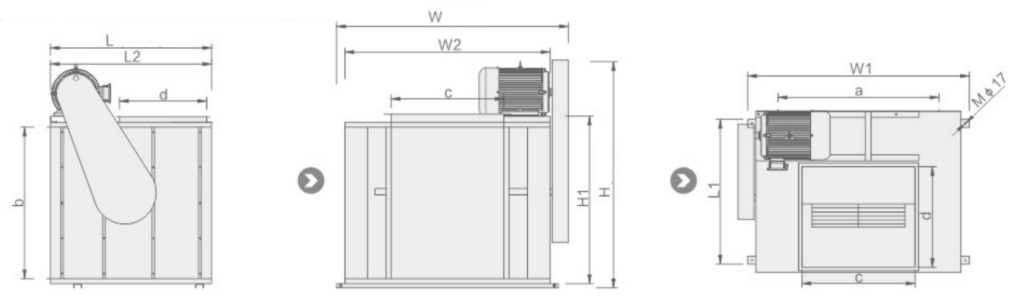

A3 / A4 详情

外形尺寸图

A3 示意图

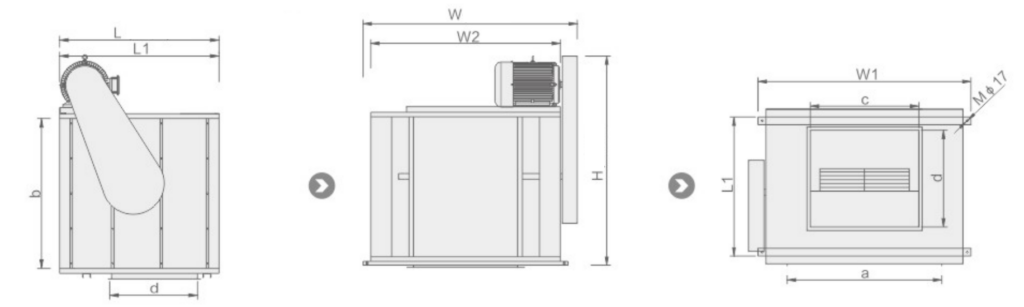

A4 示意图

技术参数表

产品型号	进气口尺寸	出气口尺寸	总体尺寸			底座尺寸			主体尺寸	重量（kg）
产品型号	a(W) × b(H)	c(W) × d(H)	L	W	H	底座框架 L1 × W1	孔间距 L1 × W1	孔径	L2 × W2 × H2	标准型号	静音型
HYL-CK-EX-LX9	520 × 425 mm	310 × 265 mm	580 mm	880 mm	830 mm	480 × 880 mm	420 × 800 mm	φ17 mm	580 × 700 × 525 mm	90	110
HYL-CK-EX-LX10	580 × 450 mm	355 × 285 mm	660 mm	940 mm	850 mm	560 × 920 mm	500 × 840 mm		660 × 760 × 550 mm	78	125
HYL-CK-EX-LX12	610 × 530 mm	390 × 335 mm	720 mm	990 mm	930 mm	620 × 970 mm	560 × 890 mm		720 × 810 × 630 mm	110	138
HYL-CK-EX-LX15	715 × 610 mm	455 × 400 mm	810 mm	1095 mm	1060 mm	710 × 1080 mm	650 × 1000 mm		810 × 915 × 710 mm	132	150
HYL-CK-EX-LX18	820 × 755 mm	555 × 485 mm	925 mm	1200 mm	1280 mm	825 × 1180 mm	765 × 1100 mm		925 × 1020 × 855 mm	195	225
HYL-CK-EX-LX20	960 × 815 mm	625 × 550 mm	1045 mm	1420 mm	1340 mm	945 × 1380 mm	885 × 1300 mm		1045 × 1220 × 915 mm	238	278
HYL-CK-EX-LX22	1060 × 905 mm	685 × 590 mm	1080 mm	1520 mm	1500 mm	980 × 1480 mm	920 × 1400 mm		1080 × 1320 × 1005 mm	296	327
HYL-CK-EX-LX25	1180 × 1005 mm	770 × 685 mm	1220 mm	1680 mm	1600 mm	1120 × 1630 mm	1060 × 1550 mm		1220 × 1480 × 1105 mm	335	420
HYL-CK-EX-LX28	1215 × 1185 mm	855 × 740 mm	1375 mm	1845 mm	1820 mm	1215 × 1790 mm	1135 × 1710 mm		1375 × 1625 × 1285 mm	505	516
HYL-CK-EX-LX30	1285 × 1315 mm	920 × 840 mm	1420 mm	2005 mm	1960 mm	1260 × 1940 mm	1180 × 1860 mm		1420 × 1785 × 1415 mm	568	770
HYL-CK-EX-LX33	1530 × 1320 mm	1075 × 835 mm	1550 mm	2250 mm	2000 mm	1390 × 2200 mm	1310 × 2120 mm		1550 × 2030 × 1420 mm	615	680
HYL-CK-EX-LX36	1590 × 1500 mm	1120 × 1000 mm	1600 mm	2280 mm	2290 mm	1440 × 2200 mm	1360 × 2120 mm		1600 × 2030 × 1600 mm	890	1020

B1 / B2 详情

外形尺寸图

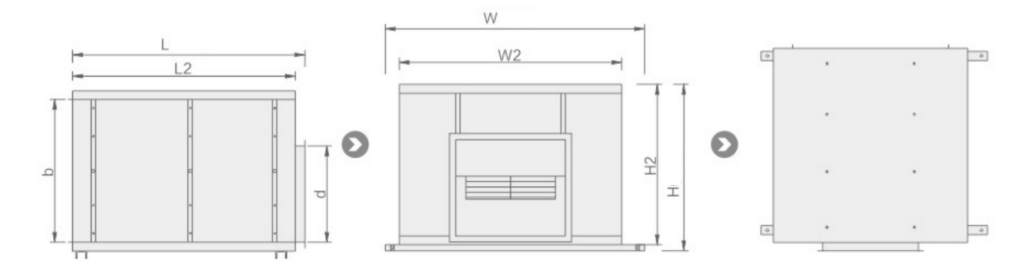

B1 原理图

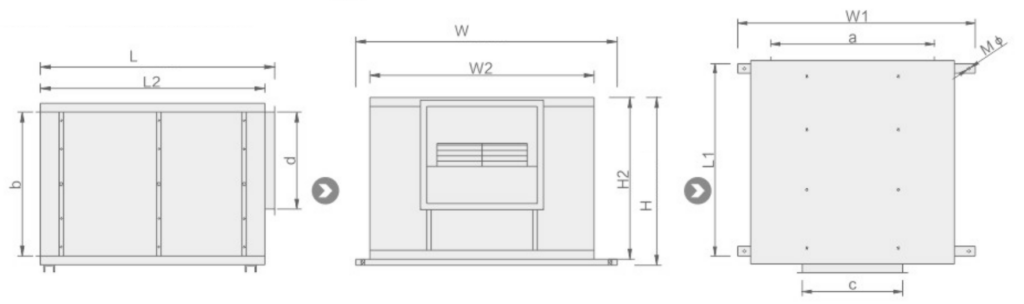

B2 示意图

技术参数表

产品型号	进气口尺寸 a(W) × b(H)	出气口尺寸 c(W) × d(H)	总体尺寸			底座尺寸			主体尺寸 L2 × W2 × H2	重量（kg）
产品型号	进气口尺寸 a(W) × b(H)	出气口尺寸 c(W) × d(H)	L 总长度	W 总宽度	H 总高度	底座框架 L1 × W1	孔间距 L1 × W1	孔径 Mφ	主体尺寸 L2 × W2 × H2	标准型号	静音型
HYL-CK-EX-LX9	530 × 425 mm	310 × 265 mm	765 mm	920 mm	570 mm	645 × 920 mm	585 × 840 mm	φ17 mm	715 × 715 × 530 mm	90	110
HYL-CK-EX-LX10	575 × 460 mm	355 × 285 mm	810 mm	970 mm	595 mm	690 × 970 mm	630 × 890 mm		760 × 760 × 555 mm	98	125
HYL-CK-EX-LX12	665 × 535 mm	390 × 335 mm	900 mm	1080 mm	675 mm	780 × 1080 mm	720 × 1000 mm		850 × 870 × 635 mm	110	138
HYL-CK-EX-LX15	765 × 615 mm	455 × 400 mm	1015 mm	1180 mm	750 mm	895 × 1180 mm	835 × 1100 mm		965 × 965 × 710 mm	132	150
HYL-CK-EX-LX18	920 × 755 mm	555 × 485 mm	1120 mm	1330 mm	890 mm	1000 × 1330 mm	940 × 1250 mm		1070 × 1120 × 850 mm	195	225
HYL-CK-EX-LX20	1010 × 815 mm	625 × 550 mm	1320 mm	1480 mm	950 mm	1200 × 1480 mm	1140 × 1400 mm		1270 × 1270 × 910 mm	238	278
HYL-CK-EX-LX22	1110 × 905 mm	685 × 590 mm	1420 mm	1580 mm	1040 mm	1300 × 1580 mm	1240 × 1500 mm		1370 × 1370 × 1000 mm	296	327
HYL-CK-EX-LX25	1220 × 1005 mm	770 × 685 mm	1525 mm	1730 mm	1145 mm	1405 × 1730 mm	1345 × 1650 mm		1475 × 1525 × 1105 mm	352	394
HYL-CK-EX-LX28	1260 × 1180 mm	855 × 740 mm	1625 mm	1890 mm	1320 mm	1505 × 1890 mm	1425 × 1810 mm		1575 × 1675 × 1280 mm	505	530
HYL-CK-EX-LX30	1275 × 1320 mm	920 × 840 mm	1780 mm	1990 mm	1465 mm	1660 × 1990 mm	1580 × 1910 mm		1730 × 1780 × 1425 mm	568	701
HYL-CK-EX-LX33	1535 × 1315 mm	1075 × 835 mm	1780 mm	2250 mm	1465 mm	1660 × 2250 mm	1580 × 2170 mm		1730 × 2035 × 1425 mm	615	680
HYL-CK-EX-LX36	1595 × 1505 mm	1120 × 1000 mm	2030 mm	2250 mm	1665 mm	1910 × 2250 mm	1830 × 2170 mm		1980 × 2035 × 1625 mm	890	1020

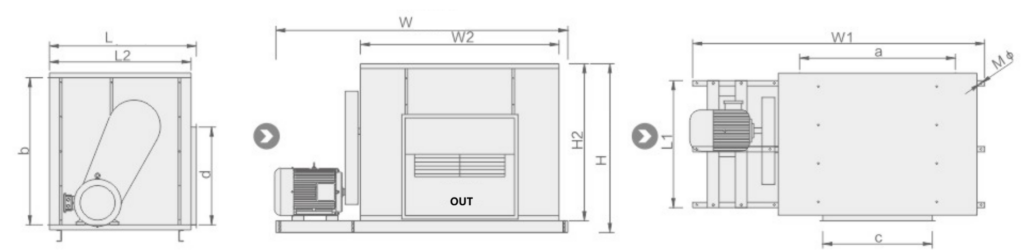

C1 / C2 详情

外形尺寸图

C1原理图

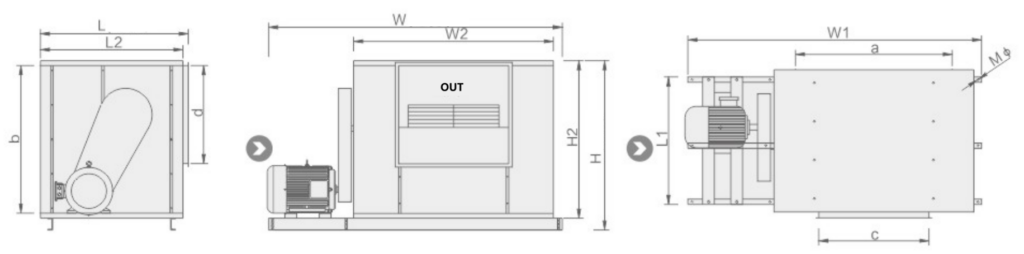

C2原理图

技术参数表

产品型号	进气口尺寸 a(W) × b(H)	出气口尺寸 c(W) × d(H)	总体尺寸				底座尺寸		孔径 (Mφ)	主体尺寸 L2 × W2 × H2	重量（kg）
产品型号	进气口尺寸 a(W) × b(H)	出气口尺寸 c(W) × d(H)	L (总长度)	额定功率	W (总宽度)	H (总高度)	底座框架 L1 × W1	孔间距 (L1 × W1)	孔径 (Mφ)	主体尺寸 L2 × W2 × H2	标准型号	静音型
HYL-CK-EX-LX9	530 × 425 mm	310 × 265 mm	610 mm	0.55 kW	1180 mm	590 mm	460 × 1180 mm	420 × 1100 mm	φ17 mm	530 × 715 × 530 mm	90	110
HYL-CK-EX-LX9	530 × 425 mm	310 × 265 mm	610 mm	0.75 kW	1180 mm	590 mm	460 × 1180 mm	420 × 1100 mm		530 × 715 × 530 mm	90	110
HYL-CK-EX-LX10	575 × 460 mm	355 × 285 mm	660 mm	0.75 kW	1220 mm	615 mm	510 × 1220 mm	470 × 1140 mm		610 × 760 × 555 mm	98	125
HYL-CK-EX-LX10	575 × 460 mm	355 × 285 mm	660 mm	1.1 kW	1220 mm	615 mm	510 × 1220 mm	470 × 1140 mm		610 × 760 × 555 mm	98	125
HYL-CK-EX-LX12	665 × 535 mm	390 × 335 mm	710 mm	1.1 kW	1330 mm	695 mm	560 × 1330 mm	520 × 1250 mm		660 × 865 × 635 mm	110	138
HYL-CK-EX-LX12	665 × 535 mm	390 × 335 mm	710 mm	1.5 kW	1330 mm	695 mm	560 × 1330 mm	520 × 1250 mm		660 × 865 × 635 mm	110	138
HYL-CK-EX-LX15	765 × 615 mm	455 × 400 mm	810 mm	1.5 kW	1430 mm	775 mm	640 × 1430 mm	600 × 1350 mm		760 × 965 × 715 mm	132	150
HYL-CK-EX-LX15	765 × 615 mm	455 × 400 mm	810 mm	2.2–3 kW	1480 mm	775 mm	640 × 1480 mm	600 × 1400 mm		760 × 965 × 715 mm	132	150
HYL-CK-EX-LX18	920 × 755 mm	555 × 485 mm	905 mm	3–4 kW	1630 mm	915 mm	740 × 1630 mm	700 × 1550 mm		855 × 1120 × 855 mm	195	225
HYL-CK-EX-LX18	920 × 755 mm	555 × 485 mm	905 mm	5.5 kW	1700 mm	915 mm	740 × 1700 mm	700 × 1620 mm		855 × 1120 × 855 mm	195	225
HYL-CK-EX-LX20	1010 × 815 mm	625 × 550 mm	1010 mm	4 kW	1780 mm	975 mm	840 × 1780 mm	800 × (0-40-350-1350)		960 × 1270 × 915 mm	238	278
HYL-CK-EX-LX20	1010 × 815 mm	625 × 550 mm	1010 mm	5.5–7.5 kW	1880 mm	975 mm	840 × 1880 mm	800 × (0-40-450-1350)		960 × 1270 × 915 mm	238	278
HYL-CK-EX-LX22	1110 × 905 mm	685 × 590 mm	1065 mm	5.5–7.5 kW	1980 mm	1065 mm	900 × 1980 mm	860 × (0-40-450-1450)		1015 × 1370 × 1005 mm	296	327
HYL-CK-EX-LX22	1110 × 905 mm	685 × 590 mm	1065 mm	11–15 kW	2100 mm	1085 mm	900 × 2100 mm	860 × (0-40-570-1450)		1015 × 1370 × 1005 mm	296	327
HYL-CK-EX-LX25	1220 × 1005 mm	770 × 685 mm	1120 mm	7.5 kW	2130 mm	1185 mm	950 × 2130 mm	910 × (0-40-450-1600)		1070 × 1520 × 1105 mm	352	394
HYL-CK-EX-LX25	1220 × 1005 mm	770 × 685 mm	1120 mm	11–15 kW	2250 mm	1185 mm	950 × 2250 mm	910 × (0-40-570-1600)		1070 × 1520 × 1105 mm	352	394
HYL-CK-EX-LX28	1260 × 1180 mm	855 × 740 mm	1320 mm	11–15 kW	2400 mm	1360 mm	1070 × 2400 mm	1030 × (0-40-570-1750)		1270 × 1670 × 1280 mm	505	530
HYL-CK-EX-LX28	1260 × 1180 mm	855 × 740 mm	1320 mm	18.5–22 kW	2460 mm	1380 mm	1070 × 2460 mm	1020 × (0-40-630-1750)		1270 × 1670 × 1280 mm	505	530
HYL-CK-EX-LX30	1275 × 1320 mm	920 × 840 mm	1370 mm	15 kW	2500 mm	1520 mm	1120 × 2500 mm	1070 × (0-40-565-1855)	φ19 mm	1315 × 1775 × 1420 mm	568	701
				18.5–22 kW	2560 mm		1120 × 2560 mm	1070 × (0-40-625-1855)
				30 kW	2610 mm		1120 × 2610 mm	1070 × (0-40-675-1855)
HYL-CK-EX-LX33	1535 × 1315 mm	1075 × 835 mm	1370 mm	15 kW	2770 mm	1515 mm	1120 × 2770 mm	1070 × (0-40-575-2115)		1320 × 2035 × 1415 mm	615	680
				18.5–22 kW	2830 mm	1515 mm	1120 × 2830 mm	1070 × (0-40-635-2115)
				30 kW	2880 mm	1535 mm	1120 × 2880 mm	1070 × (0-40-685-2115)
				37 kW	2930 mm	1535 mm	1120 × 2930 mm	1070 × (0-40-735-2115)
HYL-CK-EX-LX36	1595 × 1505 mm	1120 × 1000 mm	1500 mm	18.5–22 kW	2830 mm	1705 mm	1300 × 2830 mm	1250 × (0-40-635-2115)		1450 × 2035 × 1605 mm	890	1020
				30 kW	2880 mm	1725 mm	1300 × 2880 mm	1250 × (0-40-685-2115)
				37 kW	2930 mm	1725 mm	1300 × 2930 mm	1250 × (0-40-735-2115)

C3 / C4 详细信息

外形尺寸图

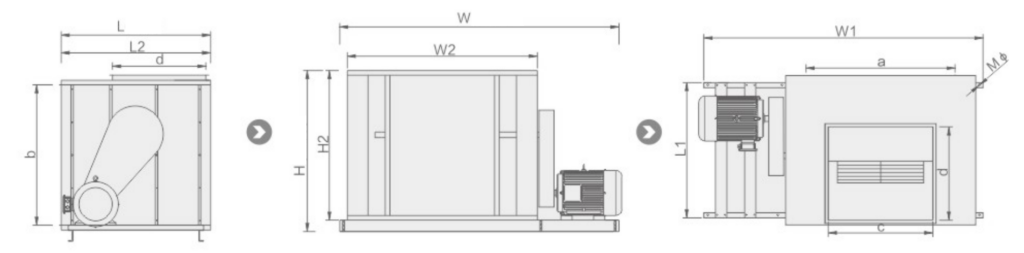

C3 原理图

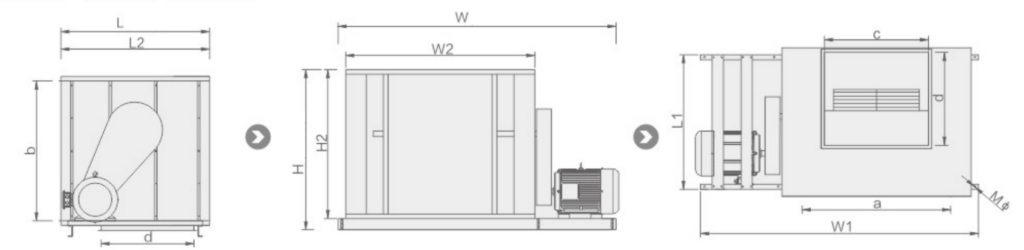

C4 原理图

技术参数表

产品型号	进气口尺寸 a(W) × b(H)	出气口尺寸 c(W) × d(H)	总体尺寸				底座尺寸		孔径 (Mφ)	主体尺寸 L2 × W2 × H2	重量（kg）
产品型号	进气口尺寸 a(W) × b(H)	出气口尺寸 c(W) × d(H)	L 总长度	电机功率	W 总宽度	H 总高度	底座框架 L1 × W1	孔间距 L1 × W1	孔径 (Mφ)	主体尺寸 L2 × W2 × H2	标准型号	静音型
HYL-CK-EX-LX9	520 × 425 mm	310 × 265 mm	580 mm	0.55 kW	1180 mm	585 mm	480 × 1180 mm	440 × 1100 mm	φ17 mm	580 × 700 × 525 mm	90	110
HYL-CK-EX-LX9	520 × 425 mm	310 × 265 mm	580 mm	0.75 kW	1180 mm	585 mm	480 × 1180 mm	440 × 1100 mm		580 × 700 × 525 mm	90	110
HYL-CK-EX-LX10	580 × 450 mm	355 × 285 mm	660 mm	0.75 kW	1220 mm	610 mm	560 × 1220 mm	520 × 1140 mm		660 × 760 × 550 mm	78	125
HYL-CK-EX-LX10	580 × 450 mm	355 × 285 mm	660 mm	1.1 kW	1220 mm	610 mm	560 × 1220 mm	520 × 1140 mm		660 × 760 × 550 mm	78	125
HYL-CK-EX-LX12	610 × 530 mm	390 × 335 mm	720 mm	1.1 kW	1280 mm	690 mm	620 × 1280 mm	580 × 1200 mm		720 × 810 × 630 mm	110	138
HYL-CK-EX-LX12	610 × 530 mm	390 × 335 mm	720 mm	1.5 kW	1280 mm	690 mm	620 × 1280 mm	580 × 1200 mm		720 × 810 × 630 mm	110	138
HYL-CK-EX-LX15	715 × 610 mm	455 × 400 mm	810 mm	1.5 kW	1380 mm	770 mm	690 × 1380 mm	650 × 1300 mm		810 × 915 × 710 mm	132	150
HYL-CK-EX-LX15	715 × 610 mm	455 × 400 mm	810 mm	2.2–3 kW	1430 mm	770 mm	690 × 1430 mm	650 × 1350 mm		810 × 915 × 710 mm	132	150
HYL-CK-EX-LX18	820 × 755 mm	555 × 485 mm	925 mm	3–4 kW	1530 mm	915 mm	840 × 1530 mm	800 × 1450 mm		925 × 1020 × 855 mm	195	225
HYL-CK-EX-LX18	820 × 755 mm	555 × 485 mm	925 mm	5.5 kW	1630 mm	915 mm	840 × 1630 mm	800 × 1550 mm		925 × 1020 × 855 mm	195	225
HYL-CK-EX-LX20	960 × 815 mm	625 × 550 mm	1045 mm	4 kW	1730 mm	975 mm	900 × 1730 mm	860 × (0-40-350-1300) mm		1045 × 1220 × 915 mm	238	278
HYL-CK-EX-LX20	960 × 815 mm	625 × 550 mm	1045 mm	5.5–7.5 kW	1830 mm	975 mm	900 × 1830 mm	860 × (0-40-450-1300) mm		1045 × 1220 × 915 mm	238	278
HYL-CK-EX-LX22	1060 × 905 mm	685 × 590 mm	1080 mm	5.5–7.5 kW	1930 mm	1065 mm	950 × 1930 mm	910 × (0-40-450-1400) mm		1080 × 1320 × 1005 mm	296	327
HYL-CK-EX-LX22	1060 × 905 mm	685 × 590 mm	1080 mm	11–15 kW	2050 mm	1085 mm	950 × 2050 mm	910 × (0-40-570-1400) mm		1080 × 1320 × 1005 mm	296	327
HYL-CK-EX-LX25	1180 × 1005 mm	770 × 685 mm	1220 mm	7.5 kW	2080 mm	1185 mm	1120 × 2080 mm	1080 × (0-40-440-1560) mm		1220 × 1480 × 1105 mm	335	420
HYL-CK-EX-LX25	1180 × 1005 mm	770 × 685 mm	1220 mm	11–15 kW	2200 mm	1185 mm	1120 × 2200 mm	1080 × (0-40-560-1560) mm		1220 × 1480 × 1105 mm	335	420
HYL-CK-EX-LX28	1215 × 1185 mm	855 × 740 mm	1375 mm	11–15 kW	2350 mm	1360 mm	1230 × 2350 mm	1190 × (0-40-565-1705) mm		1375 × 1625 × 1285 mm	505	516
HYL-CK-EX-LX28	1215 × 1185 mm	855 × 740 mm	1375 mm	18.5–22 kW	2410 mm	1385 mm	1230 × 2410 mm	1180 × (0-40-625-1705) mm		1375 × 1625 × 1285 mm	505	516
HYL-CK-EX-LX30	1285 × 1315 mm	920 × 840 mm	1420 mm	15 kW	2500 mm	1515 mm	1280 × 2500 mm	1230 × (0-40-555-1865) mm	φ19 mm	1420 × 1785 × 1415 mm	568	770
				18.5–22 kW	2560 mm		1280 × 2560 mm	1230 × (0-40-615-1865) mm
				30 kW	2610 mm		1280 × 2610 mm	1230 × (0-40-665-1865) mm
HYL-CK-EX-LX33	1530 × 1320 mm	1075 × 835 mm	1550 mm	15 kW	2770 mm	1515 mm	1360 × 2770 mm	1310 × (0-40-580-2110) mm		1550 × 2030 × 1420 mm	615	680
				18.5–22 kW	2830 mm	1515 mm	1360 × 2830 mm	1310 × (0-40-640-2110) mm
				30 kW	2880 mm	1535 mm	1360 × 2880 mm	1310 × (0-40-690-2110) mm
				37 kW	2930 mm	1535 mm	1360 × 2930 mm	1310 × (0-40-740-2110) mm
HYL-CK-EX-LX36	1590 × 1500 mm	1120 × 1000 mm	1600 mm	18.5–22 kW	2830 mm	1700 mm	1450 × 2830 mm	1400 × (0-40-640-2110) mm		1600 × 2030 × 1600 mm	890	1020
				30 kW	2880 mm	1720 mm	1450 × 2880 mm	1400 × (0-40-690-2110) mm
				37 kW	2930 mm	1720 mm	1450 × 2930 mm	1400 × (0-40-740-2110) mm
